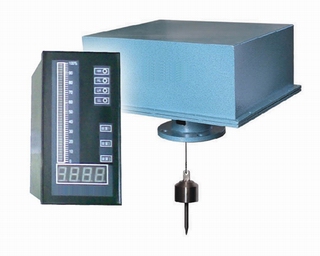

ZY-ZC重錘液位計
產品特點：
重錘液位計是一種傳統的液位計。它是利用力學平衡原理設計制作的。它是由料位檢測裝置、高精度位移傳動系統、恒力裝置、顯示裝置、變送器裝置以及其他外設構成。當被測物上升時探頭發出卷鋼線信號. 電機工作上卷. 當被測物不上升時. 探頭給電機發出停止命令。
產品應用：廣泛應用于石油、化工、電力、冶金、環保、食品等工業部門及附屬設施的各種變送器連接，將容器中的物位變化轉換成模擬信號、電脈沖信號或開關信號遠傳至控制室顯示或計算機房進行數據顯示和處理
在線咨詢訂購熱線：0517---86891833
.jpg)
■ 一.產品概述
ZY-ZC 重錘料位計采用單片微機控制，功能強，操作簡易，解決了傳統重錘式料位計易纏繩、易埋錘、易丟錘的缺陷，特別適用于水泥、冶金、煤碳、化工、飼料、碼頭、糧食等行業筒形料倉的粉末狀、塊狀顆粒等物位檢測與控制。 應 用：測量粉狀、顆粒狀及塊狀固體物料、煤廠、電廠、鋼廠 ■ 二.產品技術指標 測量范圍：0~8米，0~16米，0~32米（特殊規格可協商） 測量精度：±1％ 分 辨 率：±3cm
探測速度：0.15m/s 測 量 帶：不銹鋼鋼絲繩 重錘重量：1kg 電機停轉力矩：5N.m 功 耗：靜止時 0W 運行時 40W 環境溫度：-40℃~+60℃ 重 量：30kg 電源電壓：220VAC±10％ 50Hz±1Hz 功 耗：靜止時 15W 運動時 55W 環境溫度：30℃~+60℃ 數字顯示：0.00~20.50（米） 電流輸出：4~20mA 精 度：±1％ 定時時間：15~130分鐘（或按用戶要求定） 與傳感器距離：0.5km 重 量：5kg 外形尺寸：寬88×高159×長503 開孔尺寸：寬（77+1）×高（153+1） ■ 三.產品工作原理 重錘料位計安裝在料倉頂部的料位計傳感器的探測過程由控制顯示儀表發出的信號控制。傳感器由可逆電機、蝸輪、蝸桿、絲杠、齒輪軸、繞線筒、靈敏杠桿等組成。當傳感器接到探測命令時：電機正轉，經蝸輪、蝸桿減速后帶動齒輪軸和繞線筒轉動，使鋼絲繩下放，帶動重錘由倉頂下降。當重錘降至料面時被料面托起而失重，鋼絲繩馳，靈敏杠桿動作使微動開關接觸，控制顯示器獲得該信號立即發出電機反轉命令，重錘上升返回，直到繞線筒碰上到頂開關，電機停轉，重錘回到倉頂原始位置，完成一次探測過程。在此過程中控制顯示儀表通過檢測繞線筒的轉數計算出重錘從倉底到料面間的距離，在面板進行數字顯示，并在后面板端子上輸出4~20mA電流。
